竣工图章的规格尺寸样式介绍
概述:所有竣工图必须加盖竣工图章,竣工图章应使用不褪色的红色印泥盖印,加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方;并应由施工单位、编制人、技术负责人签字确认,应经监理单位审核,总监理工程师签字认可。
工程竣工图章的相关资料:
一、归档时必须有竣工图,竣工图要求图面清晰;具体编制工作,继续执行原国家建委《关于编制基本建设工程竣工图的几项规定》。竣工图应逐张加盖竣工图章。
二、竣工图应逐张加盖竣工图章,竣工图章内容包括:××工程竣工图,施工单位名称,编制人、审核人、技术负责人和编制日期。图章规格尺寸:80mm×50mm。
三、竣工图章应使用不易褪色的红印泥,应盖在图标栏上方空白处。利用施工图改绘竣工图,必须标明变更修改依据;凡施工图结构、工艺、平面布置等有重大改变,或变更部分超过图面1/3的,应当重新绘制竣工图。
四、规格:
1、竣工图章整体长80mm,宽50mm。
2、第一栏为通栏,内容为竣工图三个字,
表格高为 15mm。
3、竣工图章共六格,除第一格为15mm外,
其它为7mm。
4、第二栏为施工单位,第三栏为编制人和日期,
第四栏为技术负责人和日期,第五栏为监理单位,
第六栏为总监和日期。
各表格的宽度分别为20mm,20mm,20mm,20mm
竣工图章样板
此上为竣工图章标准样板。

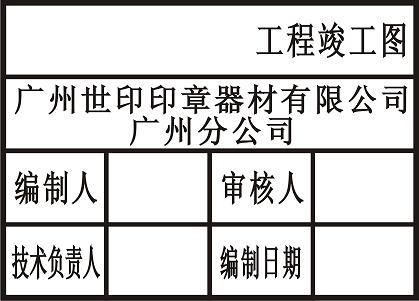

另有些建筑工程业主单位对各项目标段的竣工图章有具体规定,我们也做过下面这些竣工图章。供客户参考。

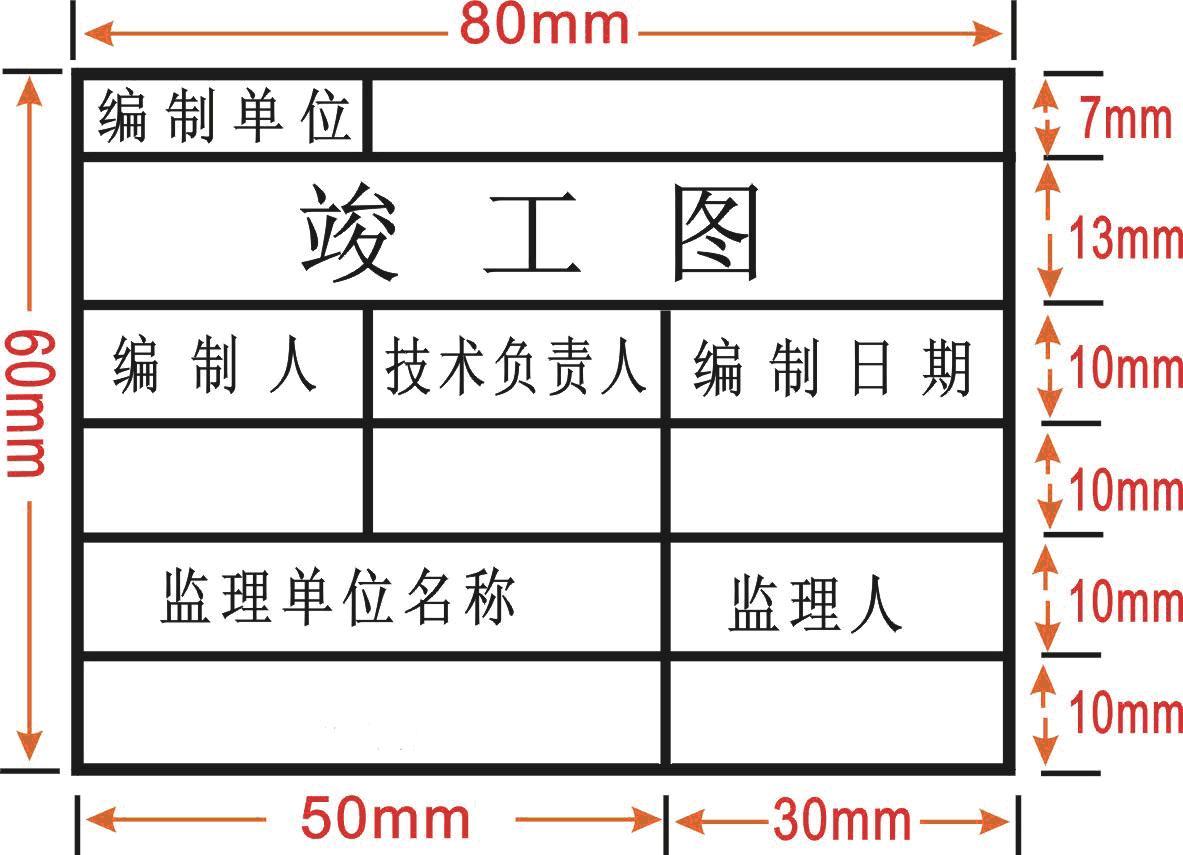

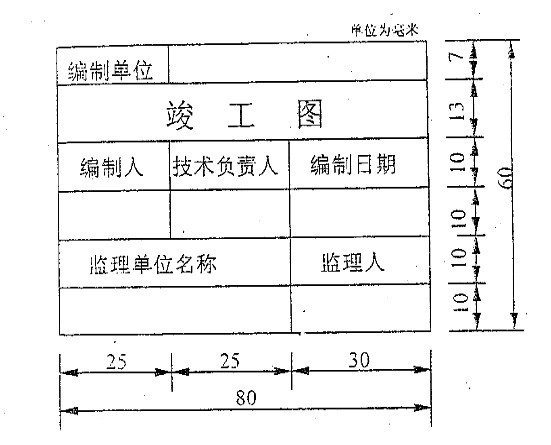

图1:80mm×60mm。
图2:70mm×50mm。
